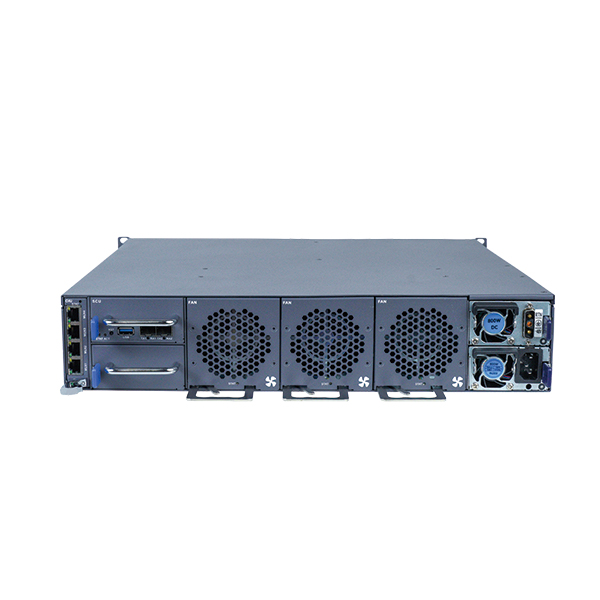

OTNS8600-DCI8（3.2T系统）

ꁆ ꁇ
OTNS8600-DCI8是广州芯泰通信技术有限公司针对数据中心互联（DCI）设计的光电一体化波分传输设备。它具有高集成（光电一体化）、大带宽（25.6Tbits/Fiber）、简部署（免复杂调测）、易运维（SNMP/NETCONF）和安全可靠等特点。能够满足DC之间快速增长的带宽需求，实现设备的灵活部署，打造开放的光网络架构，引领DCI市场进入高速全光互联新时代。
产品详情





产品特点:

  • 采用光电一体、可插拔模块化设计；组件支持热插拔，按需部署，按需扩容。
  • 采用前进风后出风的散热设计，提供2+1 FRU风扇单元，支持自动调速。
  • 19英寸/600mm深度机柜可安装，适配数据中心机房，可与IT设备共柜部署。
  • 每对光纤传输容量可达25.6Tbit/s @ C+波段400G*64λ，每子架最高3.2Tbit/s。
  • 单波容量可达400G，面向600G&800G&1.2T持续演进。
  • 光层板高度集成OA、WSS、VOA、OSC、OTDR、OCM、OLP等功能，简化内部光纤连接。
  • 支持10GE、100GE、100GE FlexE(Unware) 、400GE、STM-64、10GE_WAN、FC800、FC1600、FC3200、OTU2、OTU2e、OTU4等业务接入。
  • 支持9维ROADM组网，并支持灵活栅格（Flexible Grid）。
  • 支持业务层、OTN层、光层的全面性能监控，质量可视。
  • 提供多种多层网络级和设备级保护方案。保护倒换时延小于50ms，保证了优越的保护性能。
  • 支持SNMP、NETCONF/YANG标准开放接口和基于B/S架构的GUI管理平台。



技术参数:

参数

说明

机箱

尺寸（高x宽x深）

2U: 88 mm (高)×446 mm (宽)×450 mm (深)

最大容量

3.2Tbit/s

业务板槽位数

8

适用机柜

19寸机柜 600mm或以上深度

线路侧端口

速率
  • 100G (PDM_QPSK)
  • 200G (PDM_QPSK)
  • 200G (PDM_8QAM)
  • 200G (PDM_16QAM)
  • 300G (PDM_8QAM)
  • 400G (PDM_16QAM)

光模块
  • 可插拔波长可调QSFP28
  • 可插拔波长可调QSFP-DD
  • 可插拔波长可调CFP2

客户侧端口

业务类型

10GE、100GE、100GE FlexE(Unware)、400GE、STM-64、10GE_WAN、FC800、FC1600、FC3200、OTU2、OTU2e、OTU4

光模块
  • 可插拔SFP+ /SFP28
  • 可插拔QSFP28/QSFP-DD
光功率管理 ALS，AGC

最大波长数量

Fixed grid: 96波@50 GHz

通道间隔

Flexible grid: 50 GHz/75 GHz/100 GHz/150 GHz

中心频率范围

191.35 THz ~ 196.10 THz

中心波长范围

1528.77 nm ~ 1566.73 nm

保护功能
  • 光线路保护（OLP）
  • 光复用段保护（OMSP）
  • 光通道保护（OCHP）
  • 端口1+1保护(部分单板支持)

网管
  • 支持主控1+1备份
  • 支持CLI、Web LCT、SNMP、NETCONF和基于B/S架构的GUI管理平台
  • 支持基于OSC的DCN通信

供电

备份

标准CRPS电源1+1备份

交流
  • 额定电压范围：
  • 100 V AC～130 V AC (50/60Hz)
  • 200 V AC～240 V AC (50/60Hz)
  • 最大电压范围：90 V AC～264 V AC (45Hz~65Hz)

高压直流
  • 额定电压范围：240 V HVDC
  • 最大电压范围：192 V HVDC～288 V HVDC

直流
  • 额定电压范围：-48 V DC/-60 V DC
  • 最大电压范围：-40 V DC～-72 V DC

散热
  • 前进风后出风
  • 2+1风扇板备份

典型功耗

<800W（标配）

环境

工作温度
  • 短期：-5℃～+45℃
  • 长期：0℃～40℃

存储温度

-40℃～+70℃

湿度

5%～95% （无凝结）
